ملخص
- رقم المنتج :٪7b٪7b0٪7d٪7dCN

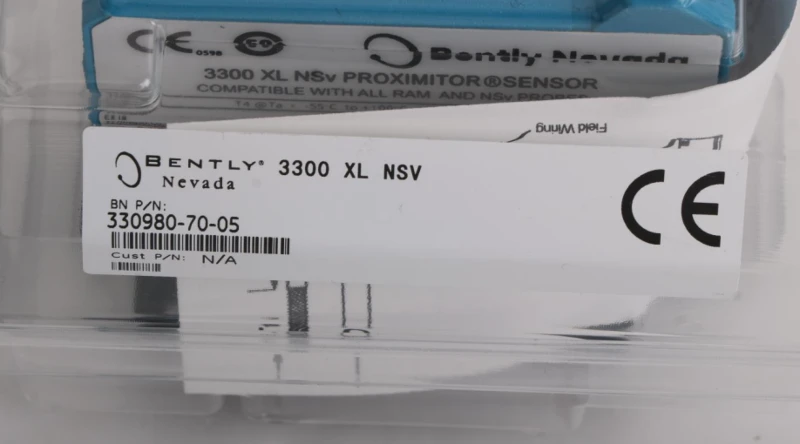

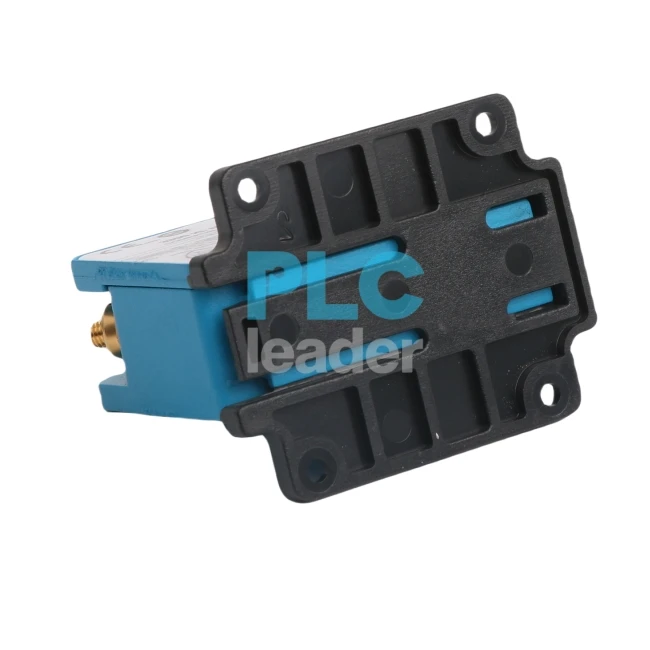

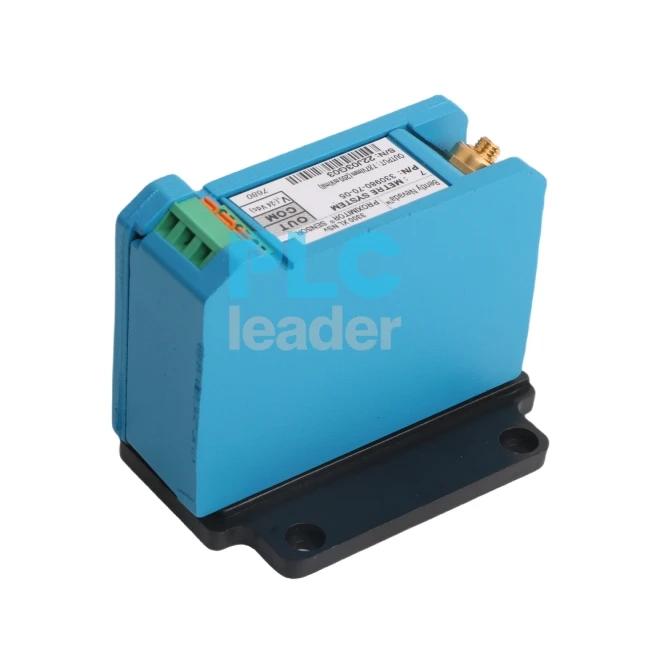

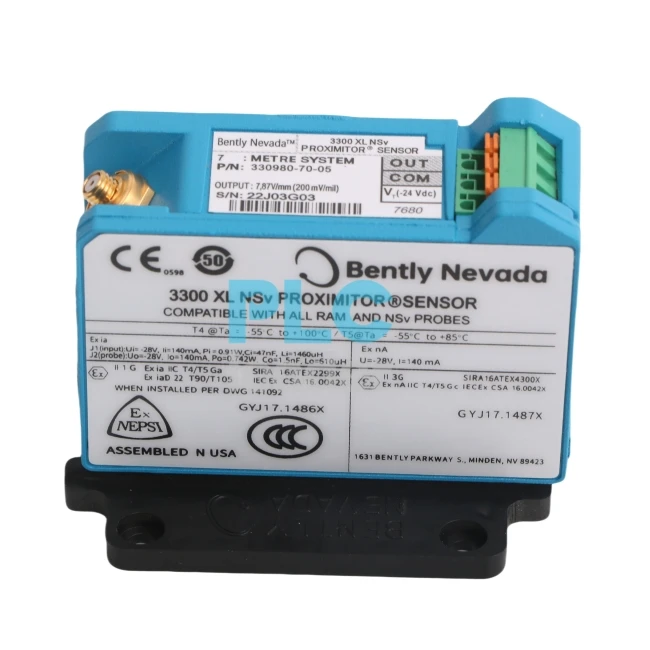

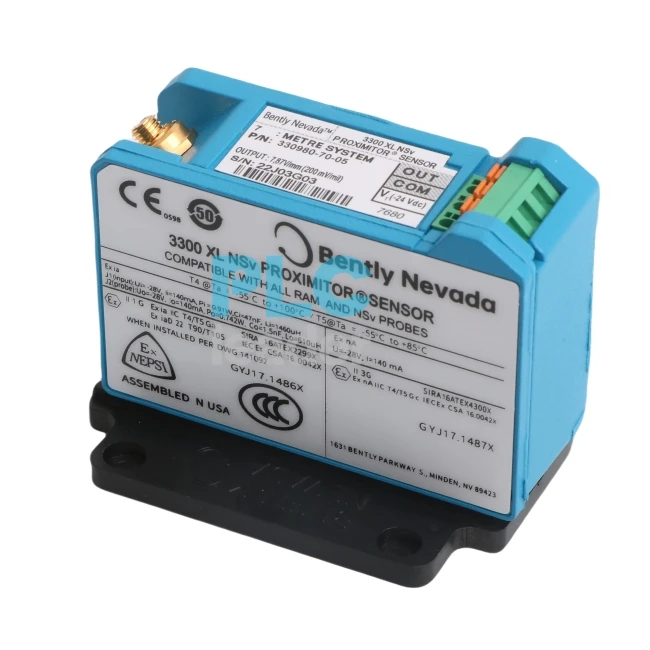

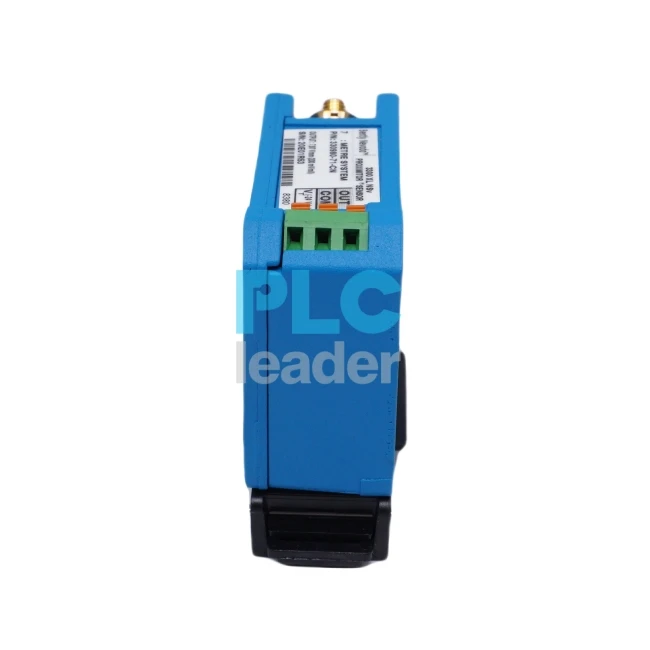

- نوع المنتج: مستشعر القرب 3300 XL NSv
- الطول الإجمالي وخيار التثبيت: 70 يعني 7.0 طول النظام، حامل اللوحة
- خيار موافقة الوكالة: CN يعني بدءًا من 1 يونيو-2015، ستستخدم جميع منتجات Bently Nevada المستخدمة في موقع المستخدم النهائي في الصين لتطبيقات المناطق الخطرة –CN في خيار موافقة الوكالة وستستخدم -00 لـ تطبيقات المناطق غير الخطرة
المزيد من المعلمات
يتمتع مستشعر Bently Nevada 330980-70-CN بحساسية عالية واستجابة واسعة النطاق، مما يمكنه التقاط التغييرات الصغيرة بشكل فعال قبل حدوث عطل ميكانيكي. إن بنيتها القوية وقدرتها الممتازة على مقاومة التداخل تمكنها من العمل بثبات في ظل الظروف القاسية. إنها مناسبة للاستخدام في مجالات متعددة مثل النفط والغاز وتوليد الطاقة والتصنيع لضمان موثوقية المعدات وكفاءة التشغيل. ما لم يُذكر خلاف ذلك، فإن المواصفات التالية مخصصة لـ أبنتلي نيفادا 330980-70-CN3300 XL NSv Proximitor Sensor بين 0 درجة و+45 درجة (+32 درجة F إلى +113 درجة F) على أقصى ارتفاع 2000 متر، مع مصدر طاقة -24 Vdc، وحمل 10 كيلو أوم، زودت Bently Nevada بهدف فولاذي AISI 4140 يبلغ قطره 31 مم (1.2 بوصة) أو أكبر، وفجوة مسبار تبلغ 1.0 مم (40 مل). لا تنطبق مواصفات دقة النظام وقابلية التبديل عند استخدام نظام محول الطاقة الذي تمت معايرته لأي هدف آخر غير الهدف الفولاذي Bently Nevada AISI 4140.
| استجابة التردد | 0 إلى 10 كيلو هرتز: +0، -3 ديسيبل نموذجي، مع ما يصل إلى 305 مترًا (1000 قدم) من أسلاك المجال. |
| مقاومة الإخراج | 50 Ω |
| حساسية العرض | أقل من 2 مللي فولت تغير في جهد الخرج لكل فولت تغير في جهد الدخل. |
| إعداد الفجوة الموصى بها | 1.0 ملم (40 مل) |
| حساسية | 3.94 مللي فولت/مم/ثانية (100 مللي فولت/بوصة/ثانية) ±5%. |
| عامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) +12.5%/-20% بما في ذلك خطأ قابلية التبديل عند قياسه بزيادات قدرها 0.25 مم (10 مل) على 1.5 مم ( 60 مل) النطاق الخطي. |
| الانحراف عن الخط المستقيم الأفضل (DSL) | أقل من ±0.06 مم (±2.3 مل). |
| قوة | يتطلب -17.5 Vdc إلى -26 Vdc بدون حواجز عند أقصى استهلاك 12 مللي أمبير، -23 Vdc إلى -26 Vdc مع حواجز. يمكن أن يؤدي التشغيل بجهد أكثر إيجابية من -23.5 Vdc إلى انخفاض النطاق الخطي. |
الكلمات المفتاحية: بنتلي نيفادا 330980-70-CN; 330980-70-مستشعر CN؛ 330980-70-CN
نصائح حول التثبيت
1. اختيار موقع التركيب المناسب
متطلبات التثبيت البيئية: تم تصميم مستشعر 3300 XL NSv للاستخدام في الأماكن الضيقة، لذلك عند اختيار موقع التركيب، تأكد من أن المناطق المحيطة به يمكن أن تستوعب المستشعر والكابل الخاص به. يجب أيضًا أن يكون موقع التثبيت بعيدًا عن المعدات التي قد تولد تداخلًا كهرومغناطيسيًا (EMI) قد يؤثر على جودة إشارة المستشعر.
تجنب مصادر التداخل: حاول تركيب المستشعر بعيدًا عن كابلات التيار القوي وغيرها من المعدات التي ستنتج إشعاعًا كهرومغناطيسيًا لتقليل تداخل الإشارة.
2. حافظ على مسافة الفجوة المناسبة
ضبط دقيق للفجوة: تعمل المستشعرات عن طريق قياس إزاحة الجسم المستهدف (على سبيل المثال، عمود دوار) بطريقة غير متصلة، لذلك من الضروري التأكد من أن المسافة بين المستشعر والهدف تقع ضمن النطاق المحدد. عادةً، سيتم توفير نطاق الفجوة من قبل الشركة المصنعة اعتمادًا على التطبيق المحدد.
استخدم أداة قياس: أثناء التثبيت، يوصى باستخدام أداة مناسبة (على سبيل المثال، مقياس التيار الكهربائي أو أداة قياس متخصصة) للتحقق من أن مسافة الفجوة مناسبة ولتجنب التأثير على دقة القياس بسبب وجود فجوة كبيرة جدًا أو صغير جدًا.
3. تأكد من تثبيت المستشعر بإحكام
الأقواس والمشابك: يجب تثبيت المستشعرات بشكل آمن لتجنب التحرك أو الارتخاء بسبب الاهتزاز الميكانيكي. يجب تثبيت جميع الأقواس والمشابك بشكل آمن وفحصها بشكل دوري.
التحكم في عزم الدوران: أثناء التثبيت، يجب استخدام قيم عزم الدوران الموصى بها من قبل الشركة المصنعة لتأمين المستشعر لتجنب الإفراط في الربط الذي قد يسبب ضررًا، أو الشد الزائد الذي قد يسبب الارتخاء.
4. إدارة الكابلات
توجيه الكابلات: يجب توجيه الكابلات بعيدًا عن الأجزاء المتحركة من المعدات الميكانيكية وعلى طول مسار ثابت. تأكد من دعم الكابلات بشكل مناسب لتجنب تلف الكابلات الناتج عن الثني أو التمدد الزائد.
حماية الكابلات: إذا تم تركيبها في مناطق ذات اهتزازات عالية أو في بيئات قاسية، فمن المستحسن استخدام أجهزة حماية الكابلات (على سبيل المثال، أغطية الكابلات أو القنوات) لحماية الكابلات من التلف الميكانيكي أو التآكل البيئي.
